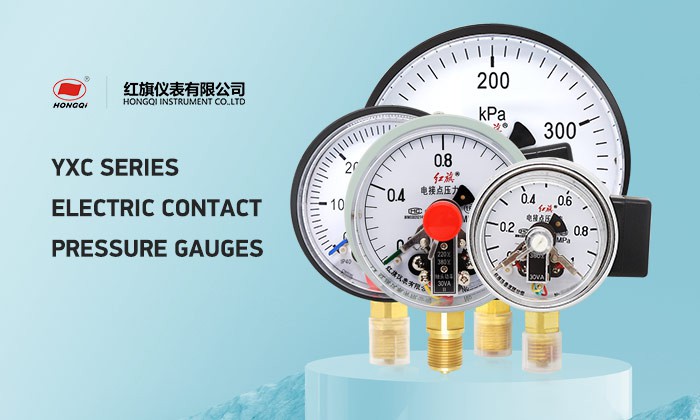

Giải thích chi tiết về nguyên lý làm việc và ứng dụng của đồng hồ đo áp suất tiếp xúc điện dòng YXC
Đồng hồ đo áp suất tiếp xúc điện dòng YXC là loại đồng hồ đo áp suất đặc biệt tích hợp các chức năng đầu ra tín hiệu điện trên cơ sở đồng hồ đo áp suất ống lò xo thông thường. Giá trị cốt lõi của nó nằm ở khả năng không chỉ hiển thị giá trị áp suất trong thời gian thực mà còn kích hoạt tín hiệu chuyển đổi (như cảnh báo hoặc thiết bị khởi động/dừng) thông qua cơ chế tiếp xúc bên trong khi áp suất đạt đến ngưỡng đặt trước, đạt được chức năng kép là "giám sát + điều khiển tự động". Nó được sử dụng rộng rãi trong các tình huống sản xuất công nghiệp nơi áp suất cần được theo dõi hoặc điều chỉnh tự động một cách an toàn.
I. Nguyên tắc làm việc cốt lõi: Sức mạnh tổng hợp "Đo áp suất cơ học + Bật/Tắt tiếp điểm"
Nguyên lý làm việc của đồng hồ đo áp suất tiếp xúc điện dòng YXC được chia thành hai phần cốt lõi: đo và hiển thị áp suất và kích hoạt tín hiệu điện. Quy trình cụ thể như sau:
1. Đo và hiển thị áp suất cơ bản (Giống như đồng hồ đo áp suất ống lò xo thông thường-)
Đây là điều kiện tiên quyết để điều khiển tín hiệu điện và sử dụng cấu trúc đo áp suất ống lò xo{0}}hoàn thiện:
Bước 1: Truyền áp suất: Môi trường đo được (khí hoặc chất lỏng) đi vào "ống lò xo" bên trong (phần lõi đàn hồi, thường được làm bằng hợp kim đồng hoặc thép không gỉ) thông qua giao diện của thiết bị. Ống lò xo bị biến dạng đàn hồi do thay đổi áp suất bên trong (nó giãn ra khi áp suất tăng và co lại khi áp suất giảm).
Bước 2: Truyền động cơ học: Biến dạng của ống lò xo được truyền tới chuyển động (cơ cấu truyền động gồm bánh răng ngành và bánh răng trung tâm) thông qua một thanh truyền, biến chuyển động tịnh tiến ở đầu ống thành chuyển động quay của bánh răng trung tâm.
Bước 3: Hiển thị con trỏ: Bánh răng trung tâm được nối cố định với trục con trỏ. Vòng quay của bánh răng khiến con trỏ quay đồng bộ và con trỏ biểu thị giá trị áp suất hiện tại trên mặt số, đạt được sự chuyển đổi "áp suất → biến dạng cơ học → đọc con trỏ".
2. Lõi: Kích hoạt tín hiệu điện (Điều khiển bật/tắt liên hệ)
Đây là điểm khác biệt chính giữa dòng YXC và đồng hồ đo áp suất thông thường. Nó đạt được khả năng kiểm soát ngưỡng áp suất thông qua bộ phận tiếp xúc bên trong. Cấu trúc cốt lõi bao gồm "tiếp điểm giới hạn trên", "tiếp điểm giới hạn dưới" và "tiếp điểm chung" (thiết kế ba-tiếp điểm là chủ đạo, trong khi một số mẫu đơn giản có hai tiếp điểm):
Cấu trúc thành phần liên hệ:
Tiếp điểm chung (Tiếp điểm chung, C): Cố định trên trục con trỏ và quay đồng bộ với con trỏ, đóng vai trò như một “điện cực di động”.
Tiếp điểm giới hạn trên (Tiếp điểm giới hạn trên, H): Cố định ở vị trí "ngưỡng áp suất cao" đặt trước ở bên trong mặt số (ví dụ: nếu giới hạn áp suất trên được đặt ở 8MPa, tiếp điểm giới hạn trên tương ứng với dấu 8MPa trên mặt số).
Tiếp điểm giới hạn dưới (Tiếp điểm giới hạn dưới, L): Cố định ở vị trí "ngưỡng áp suất thấp" đặt trước ở bên trong mặt số (ví dụ: nếu giới hạn áp suất dưới được đặt ở 3MPa, tiếp điểm giới hạn dưới tương ứng với dấu 3MPa trên mặt số).
Thiết kế cách điện: Các tiếp điểm được cách ly bằng vật liệu cách điện để chống đoản mạch; lớp cách nhiệt cũng được áp dụng giữa tiếp điểm chung và trục con trỏ để đảm bảo truyền tín hiệu độc lập.
Quy trình kích hoạt tín hiệu điện (Lấy "Kiểm soát áp suất khi khởi động/dừng bơm" làm ví dụ):
Trạng thái ban đầu: Áp suất hệ thống bình thường (ví dụ: 5MPa, trong phạm vi 3-8MPa), tiếp điểm chung quay với con trỏ trong phạm vi 3-8MPa, không tiếp xúc với các tiếp điểm giới hạn trên hoặc dưới, mạch hở, không có tín hiệu đầu ra và máy bơm hoạt động bình thường.
Pressure Exceeds Upper Limit (>8MPa): Áp suất hệ thống tăng lên, con trỏ điều khiển tiếp điểm chung quay về hướng-tỷ lệ cao. Khi áp suất đạt đến 8MPa, tiếp điểm chung chạm vào tiếp điểm giới hạn trên, tạo thành đường dẫn "tiếp điểm chung → tiếp điểm giới hạn trên", kích hoạt mạch cài sẵn (chẳng hạn như cắt nguồn điện của máy bơm, dừng hoạt động của máy bơm và đồng thời kích hoạt đèn báo động) để tránh hư hỏng thiết bị do áp suất quá cao. Khi áp suất ở dưới giới hạn dưới (< 3MPa), the system pressure drops, and the pointer drives the common contact to rotate towards the lower scale. When the pressure drops to 3MPa, the common contact comes into contact with the lower limit contact, forming a path of "common contact → lower limit contact", triggering another circuit (such as connecting the pump power supply, starting the pump to replenish water / pressure, and the alarm light goes out), ensuring that the system pressure remains within the normal range.
Khi áp suất trở về phạm vi 3-8MPa, tiếp điểm chung sẽ ngắt kết nối với cả tiếp điểm giới hạn trên và giới hạn dưới, đặt lại mạch và thiết bị trở về trạng thái hoạt động ban đầu.
Bổ sung chính: Loại tín hiệu và tải:
Tín hiệu đầu ra là tín hiệu chuyển đổi (bật/tắt), không phải tín hiệu analog hoặc kỹ thuật số liên tục và không thể phản ánh "quá trình thay đổi dần dần" của áp suất. Nó chỉ được sử dụng để "kích hoạt ngưỡng".
Công suất tiếp điểm bị hạn chế (thường là AC 220V/3A hoặc DC 24V/5A) và không thể trực tiếp điều khiển thiết bị có công suất-cao (chẳng hạn như động cơ-công suất cao). Cần có rơle trung gian để khuếch đại tín hiệu trước khi điều khiển tải tránh trường hợp tiếp điểm bị cháy do dòng điện quá lớn.
II. Các tình huống ứng dụng điển hình: Tập trung vào các yêu cầu "giám sát áp suất + điều khiển tự động"
Ứng dụng cốt lõi của đồng hồ đo áp suất tiếp xúc điện dòng YXC là "tự động khởi động/dừng và báo động mà không cần can thiệp thủ công", bao phủ rộng rãi các khu vực trong sản xuất công nghiệp nơi áp suất cần được kiểm soát ổn định. Các kịch bản điển hình như sau:
1. Hệ thống cấp nước/xử lý nước (kịch bản phổ biến nhất)
Liên kết ứng dụng: Máy bơm tăng áp cấp nước thứ cấp, hệ thống cấp nước áp suất không đổi, điều khiển áp suất bể nước.
Chức năng: Đặt giới hạn trên (chẳng hạn như áp suất tối đa cho phép của mạng lưới đường ống 0,6MPa) và giới hạn dưới (chẳng hạn như áp suất nhu cầu tối thiểu của người dùng 0,3MPa) của áp suất. Khi áp suất đường ống giảm xuống dưới 0,3MPa, tín hiệu sẽ được kích hoạt để khởi động bơm tăng áp; khi áp suất vượt quá 0,6MPa, tín hiệu sẽ được kích hoạt để dừng máy bơm, tránh vỡ đường ống hoặc quá tải máy bơm, đồng thời đảm bảo áp lực nước ổn định cho người sử dụng.
Phương tiện tương thích: Nước sạch, nước máy (có thể chọn các điểm tiếp xúc bằng hợp kim đồng, không-ăn mòn; nếu là nước thải, nên chọn các điểm tiếp xúc bằng thép không gỉ để chống ăn mòn).
2. Hệ thống thủy lực/khí nén
Liên kết ứng dụng: Trạm thủy lực của máy công cụ, máy ép thủy lực (máy ép), thiết bị khí nén, bình chứa khí.
Chức năng: Theo dõi áp suất của dầu thủy lực/khí nén để tránh tình trạng thiết bị không đủ công suất do áp suất thấp (chẳng hạn như kích hoạt tín hiệu giới hạn dưới để bổ sung áp suất) hoặc hư hỏng van và xi lanh thủy lực do áp suất cao (chẳng hạn như kích hoạt tín hiệu giới hạn trên để mở van xả).
Ví dụ: Phạm vi áp suất của trạm thủy lực của máy công cụ được đặt ở mức 10-15MPa. Khi áp suất giảm xuống dưới 10MPa, tín hiệu tiếp xúc điện sẽ kích hoạt bơm thủy lực bắt đầu bổ sung áp suất; khi vượt quá 15MPa, nó sẽ kích hoạt van xả để giải phóng áp suất, đồng thời cảnh báo "áp suất bất thường".
3. Hệ thống lạnh/điều hòa không khí
Liên kết ứng dụng: Đường ống dẫn lạnh của hệ thống lạnh điều hòa không khí, bộ phận làm lạnh của kho lạnh.
Chức năng: Theo dõi áp suất ngưng tụ và áp suất bay hơi của môi chất lạnh (như R32, R410A) để tránh hỏng hóc thiết bị do áp suất bất thường:
Áp suất ngưng tụ cao (chẳng hạn như tản nhiệt kém): Kích hoạt tín hiệu giới hạn trên, dừng máy nén để tránh quá nóng và cháy.
Áp suất bay hơi thấp (chẳng hạn như rò rỉ chất làm lạnh): Kích hoạt tín hiệu giới hạn dưới, dừng máy nén để tránh hư hỏng "chạy không tải".
4. Lĩnh vực hóa dầu và năng lượng
Liên kết ứng dụng: Đường ống dẫn dầu, áp suất hơi của vỏ lò phản ứng, áp suất nước cấp nồi hơi.
Chức năng:
Đường ống dẫn dầu: Theo dõi áp suất dầu bên trong đường ống để tránh bị gián đoạn do áp suất thấp hoặc rò rỉ do áp suất cao.
Lò phản ứng: Kiểm soát áp suất hơi của áo khoác (như duy trì áp suất hơi 0,8MPa để đảm bảo nhiệt độ phản ứng) và kích hoạt van hơi mở hoặc đóng khi áp suất lệch để ổn định điều kiện phản ứng. Khi tiếp xúc với môi trường ăn mòn (như dầu thô, dung dịch axit và kiềm), nên chọn mẫu YXC làm bằng thép không gỉ (304/316) để tránh ăn mòn các tiếp điểm và ống lò xo.
5. Thiết bị công nghiệp nhỏ và kịch bản dân dụng
Tình huống ứng dụng: Bể chứa máy nén khí, hệ thống sưởi ấm nồi hơi treo tường-của hộ gia đình.
Chức năng:
Máy nén khí: Đặt áp suất của bình chứa ở mức 0,6-0,8MPa. Khởi động máy nén khí khi áp suất thấp hơn 0,6MPa và dừng khi áp suất cao hơn 0,8MPa để tránh việc máy nén khí khởi động và dừng thường xuyên.
Nồi hơi-treo trên tường: Theo dõi áp suất của ống nước nóng (thường là 0,1-0,3MPa). Kích hoạt lời nhắc bổ sung nước khi áp suất thấp hơn 0,1MPa để tránh nồi hơi treo tường bị cháy khô và hư hỏng.
